Крыша каркасного дома: правила возведения и подходящие варианты

Планирование крыши каркасного дома

Вес кровли любого загородного коттеджа достаточно большой, поэтому важно чтобы она опиралась на надежные несущие конструкции. В каркасном строении в качестве несущих элементов выступают вертикальные стойки домового каркаса.

Надежность стоек обеспечивается за счет укосов каркаса, они связаны с нижними и верхними брусками каркасной обвязки. Также для усиления каркаса здания его обшивают ОСБ-плитами с обеих сторон. В результате каркас получается прочным и способен выдержать крышу.

Если вы планируете приступить к строительству крыши каркасного дома, необходимо разобраться в алгоритме работ и строго придерживаться технологии.

Когда проектом предусматривается коттедж с фронтонами, следует до того, как вы начнете заниматься кровлей, обустроить их и обшить ОСБ-плитами. Поскольку верхняя граница фронтонов определяется уклоном крыши, важно заблаговременно согласовать уклон и верхнюю линии фронтона.

Чтобы сделать крышу каркасного дома, необходимо прежде всего выбрать конфигурацию, а также решить:

• сколько скатов будет;
• каков угол наклона;
• из чего будет сделана крыша;
• какие использовать стропила и обрешетку.

Чтобы правильно определить, сколько скатов должно быть у крыши каркасного дома, придерживайтесь следующих принципов:

• с увеличением количества скатов внешний вид кровли улучшается;
• однако в этом случае повышается ее стоимость, а строительные работы усложняются.

Идеальное решение – стандартная крыша с двумя скатами, такой коттедж выглядит привлекательно, при этом затраты на крышу будут невысокими. Двухскатную кровлю можно сделать как для неотапливаемого чердака, так и для мансарды. Не забывайте о том, что в последнем случае высота стен должна быть как минимум 150 см, а уклон 45 градусов.

Чтобы определить высоту конька, нужно использовать стандартные тригонометрические формулы, в которых базовые величины: ширина коттеджа, угол наклона крыши. Значение первой характеристики есть в проекте здания, угол наклона подбирается в зависимости от материала кровли. Помните о том, что для каждого стройматериала этот параметр будет отличаться.

При выборе угла наклона важно учитывать зависимость этой характеристики от материала, который вы используете. Также придерживайтесь данных принципов:

• когда уклон кровли до 5 градусов, она будет плоской;
• уклон до 28 градусов приведет к тому, что кровля будет нагружена, придется усилить конструкцию;
• при уклоне более 50 градусов ветровая нагрузка увеличится, поэтому конструкцию также придется усиливать.

Основные виды крыш для каркасного дома

Плоская кровля

Каркасные дома с плоской крышей встречаются нечасто, в основном такую кровлю делают для нежилых строений. Обустроить плоскую крышу проще всего, однако у нее много минусов. К примеру, придется тратить много времени и сил на уход за такой крышей. Вы должны будете сбрасывать снег, удалять скопившуюся влагу. Кроме того, в здании с такой кровлей всегда будет повышенная влажность.

Односкатная крыша

Многие предпочитают каркасные дома с односкатной крышей, поскольку ее просто обустроить и легко за ней ухаживать. За счет конструктивных особенностей такая кровля устойчива к порывам ветра, монтировать ее сможет даже человек, не имеющий большого опыта в строительстве.

Двухскатная кровля

Большинство домовладельцев предпочитают коттеджи с такой крышей. Объясняется это просто: поскольку есть чердак, здание получится утеплить, а также использовать свободное пространство. Кроме того, распределение нагрузки на крышу происходит равномерно по периметру строения. За двухскатной кровлей не нужно ухаживать: дождевая вода будет стекать, а снег самостоятельно скатываться.

Ломаная кровля

Ломаная крыша – идеальное решение, если вы хотите полностью использовать всю имеющуюся площадь коттеджа. Под такой кровлей можно обустроить мансарду. Однако несмотря на весомые преимущества у ломаной крыши есть минусы. Так, потребуется большое количество стройматериалов, недопустимы малейшие ошибки при проведении расчетов, кроме того, придется найти опытных строителей. Чтобы исключить теплопотери, необходимо правильно утеплить и гидроизолировать кровлю.

Многощипцовая кровля

В основном ее можно встретить в коттеджах нестандартной планировки. Такой выбор объясняется просто: многощипцовая крыша способна выдержать максимальные нагрузки, под ней есть место для дополнительной комнаты, выглядит привлекательно. Минусы кровли данного вида – много отходов при монтаже, достаточно дорогая, придется нанять опытных монтажников.

Коническая кровля

Кровля в форме конуса встречается на круглых домах. Ее основные преимущества – нестандартный внешний вид, ухаживать за такой крышей просто. Однако при ее обустройстве важно правильно выполнить расчеты и грамотно монтировать каркас.

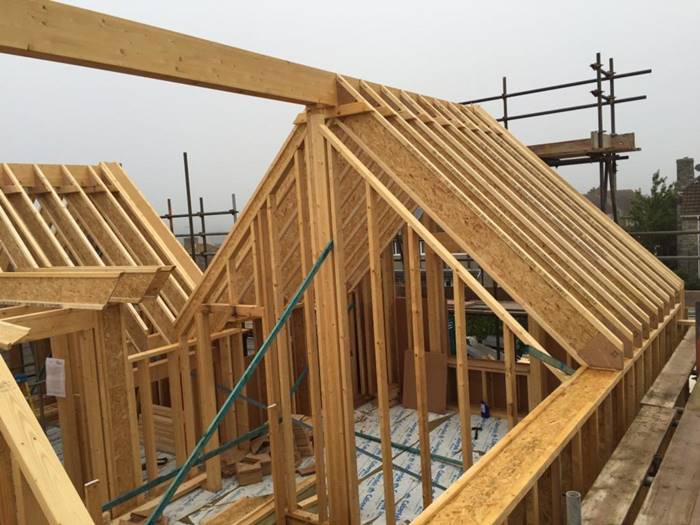

Устройство и монтаж стропильной системы для крыши каркасника

При обустройстве стропильной системы крыши каркасного дома важно правильно выполнить все необходимые расчеты. В частности, выбрать оптимальный шаг, сечение, длину стропил. Опытные специалисты советуют обратить внимание на следующие моменты, от которых зависит надежность конструкции:

• Длина и шаг стропильной ноги.
• Угол наклона ската. Помните, что с его уменьшением снижается и нагрузка на поверхность.
• Особенности климата в вашем регионе.
• Вес кровельного стройматериала.

Чтобы определить сечение, вы можете использовать строительные таблицы либо провести все необходимые расчеты самостоятельно.

Крыша одноэтажного каркасного дома сохранится в идеальном состоянии спустя много лет только в том случае, если надежно закрепить потолочные балки. Следует приобрести брус с сечением 50 х 150 (200) мм.

Прежде всего нужно сделать специальный шаблон стропильных ног. Алгоритм действий следующий:

1. Берем 2 доски, располагаем их относительно друг друга под углом 90 градусов. Чтобы зафиксировать их, используем гвозди.
2. Данную конструкцию закрепляем на одном краю мауэрлата.
3. Перемещая доски, выставляем угол, он будет выполнять роль ската.
4. Отступаем 0,4 м от края стены. Данное пространство необходимо для стока воды.
5. Когда требуемый угол будет получен, фиксируем балку. Линию среза отмечаем карандашом.

Когда шаблоны будут приготовлены, соединяем друг с другом 2 пары стропил. Закреплять их необходимо по обе стороны. Если потребуется, можно отдельно нарастить ноги.

Чтобы выполнить состыковку, достаточно стандартных толстых болтов. Такое решение полностью безопасно, чего нельзя сказать про гвозди. Между ногами, расположенными по соседству, следует выполнить поперечный вариант крепления.

После этого поднимаем стропила на кровлю. Это необходимо, чтобы затем закрепить их на балках. Чтобы обеспечить повышенную прочность, внизу располагаем упорный брусок.

Чтобы защитить каркасный дом с односкатной крышей от неблагоприятного воздействия погодных условий, важно грамотно монтировать все элементы кровли. Для этого между боковыми стропилами нужно натянуть веревку. Она будет выполнять функцию маячка и ориентира для проверки уровня. Закреплять все последующие элементы следует на дистанции 0,6–0,8 м, необходимо соблюдать данный шаг непрерывно.

Заранее стоит все правильно рассчитать, чтобы определить нужное количество стропил. Между элементами стропильной фермы прибиваем 2 доски. Они необходимы для обеспечения должной фиксации. Чтобы защитить крышу от дождя и снега, устанавливаем диффузную мембрану.

Возведение обрешетки

Обрешетка

Укладываем обрешетку на стропила, она будет выступать в качестве настила для кровли. Сделать ее можно из досок, брусков-жердей определенного сечения. Их укладываем вразрядку либо вплотную. Шаг и количество элементов обрешетки нужно выбирать с учетом особенностей стройматериала для крыши.

Чтобы сделать сплошную обрешетку, подойдут доски второго сорта и выше, они должны быть ровные, сухие, без сучков. В противном случае целостность волокон будет нарушена, доска может сломаться, и настил испортится. Края досок должны быть отесанными. Продлить эксплуатационный срок обрешетки позволит нанесение специального защитного покрытия, а также антипирена, который будет препятствовать возгоранию.

Сплошная обрешетка выполнена в виде ряда уложенных вплотную друг к другу досок. Сделать это можно следующими способами:

• уложить доски плотно друг к другу параллельно коньку кровли;
• уложить доски параллельно коньку кровли на дистанции 0,5–1 м, а затем на них снова прибить доски вплотную друг к другу, но перпендикулярно коньку.

Так, если у вас рулонный материал, обрешетку укладываем сплошным либо двойным деревянным настилом.

Чтобы установить двойной настил, первый слой досок важно уложить вразрядку параллельно коньку кровли, это будет рабочий настил. Второй слой, толщина которого 20–25 мм, а ширина 5–7 см, нужно расположить под углом 45 градусов к первому, это уже защитный настил.

При обустройстве настила помните о том, чтобы он получился ровным, не должно быть щелей, впадин, шляпки гвоздей следует утапливать. Настил должен выдерживать человеческий вес, поскольку как минимум один строитель будет заниматься кровельными работами. Доски должны быть толщиной 25 мм, шириной 10–14 см. Рекомендуется проводить их стыковку на стропилах, располагая в шахматном порядке.

Когда будете прибивать доски обрешетки, гвозди вбивайте по кромкам, не нужно глубоко утапливать шляпки. Если используете рулонный материал, на торцах свесов его следует перегнуть. Для этого кромки досок необходимо заранее обстрогать, так вы исключите повреждение материала на сгибе. На вершину конька по длине надо прибить полоску кровельной стали, ее толщина 0,3 м.

Обрешетка под черепицу

Обрешетка под глиняную или цементно-песчаную черепицу будет передавать на конструкцию кровли максимальную нагрузку, это значит, что следует выбирать бруски с небольшим сечением 50 на 25 мм, которые могут выдержать большой вес.

Выполняется обрешетка для черепицы сплошным настилом из брусков либо двух слоев досок (черновой настил, на него прибиваем контробрешетку). Также ее можно сделать из брусков, которые располагаются вдоль ската.

Для установки контробрешетки нужно сделать слой гидроизоляции. Контробрешетка обеспечивает вентиляцию под черепицей. Дистанция между брусками – 0,5 м. Чтобы определить точное сечение, важно учитывать угол наклона кровли, шаг контробрешетки, а также размер черепицы, к примеру 33×42 см.

Важно правильно подобрать шаг обрешетки: 31–32 см, если уклон кровли до 22 градусов; 32–33,5 см при уклоне 22–30 градусов; 33,5–34,5 при уклоне более 30 градусов. Важно располагать карнизный брусок на 2,5–3,5 см выше остальных.

Обрешетка под шифер

Этот материал весит достаточно много, для создания обрешетки придется использовать бруски сечением 6 на 6 см. Важно, чтобы высота карнизного бруска была больше: 6,6 см. В качестве настила можно использовать бруски, их прибиваем на дистанции 0,5 м друг от друга. Их делим на четные и нечетные: высота первых 6,3 см, вторых – 6 см.

Чтобы облегчить кладку и сэкономить средства, при использовании четных брусков высотой 6 см следует подкладывать под них планку, рубероид либо толь, толщина которых 0,3 см.

Обрешетка под стальную крышу

Такая обрешетка может быть со сплошным настилом, он выполнен из плотно пригнанных друг к другу досок. Допускается делать и разреженный настил. В первом случае подойдут доски толщиной 3–4 см. Во втором случае следует использовать бруски 5 на 5 см, габариты досок 5×120–140 см.

Обрешетка под профилированный лист либо металлочерепицу

Данную обрешетку можно сделать из брусков, их размещают на дистанции 30–50 см друг от друга. Чтобы зафиксировать листы, применяют кровельные шурупы толщиной 3,5–4 мм, длиной 40–50 мм с крупной шляпкой и уплотнителем. На карнизных свесах для фиксации используется кляммер.

Несмотря на то что установленную обрешетку можно использовать в качестве лестницы, важно всегда помнить про правила безопасности при проведении строительных работ.

Не важно, какая конструкция обрешетки, карнизный свес должен быть сделан из сплошного дощатого настила шириной 3–4 доски или 70 см. При этом нужно выбирать идеально ровные доски. Свесы крыш должны быть не уже 35 см.

Вдоль конька следует уложить 2 доски, которые сходятся кромками, они будут поддерживать коньковый стык. Помните о том, что выступ фронтонного свеса над обрешеткой должен быть 4–5 см.

Необходимо надежно зафиксировать обрешетку на стропилах. Причем стыки досок и брусков должны быть вразбежку. Укладывая обрешетку, не забывайте про дымовую трубу и установите закладные детали. Стропила и обрешетку из древесины, не покрытые теплоизоляционным материалом, располагайте на расстоянии минимум 13 см от трубы.

Необходимость контробрешетки

Устройство крыши каркасного дома таково, что без контробрешетки невозможно сделать верхний зазор для вентиляции.

Не важно, с утеплением кровля либо без, в обязательном порядке следует уложить гидроизоляционный материал, а затем обеспечить два вентиляционных зазора высотой 2–4 см:

• нижний вентиляционный зазор – находится под гидроизоляционным материалом, он необходим, чтобы предотвратить образование конденсата на внутренний поверхности гидроизоляции, если в комнатах будет повышенная влажность;
• верхний вентиляционный зазор – над гидроизоляционным материалом, он нужен, чтобы не образовывался конденсат на внутренней поверхности кровли.

Данные вентиляционные зазоры обеспечивают оптимальные условия эксплуатации элементов крыши, выполненных из древесины. Если отказаться хоть от одного из них, на дереве начнет образовываться грибок, оно заплесневеет.

Верхний вентзазор получится сделать только благодаря контробрешетке. Ее нужно прикрепить вдоль стропил, сечение 2 на 5 см, высота 2 см. Шаг должен быть такой же, как у стропил, например 0,7–0,8 м, поскольку контрообрешетку прикрепляют вдоль стропил на каждый элемент.

Выбор кровельных материалов для крыши каркасного дома

При создании проекта крыши каркасного дома необходимо подобрать подходящий кровельный материал для финишной отделки. Такое покрытие нужно для защиты строения от дождя и снега, порывов ветра, для утепления. Кроме того, кровельный материал выполняет декоративную функцию. При выборе помните, что покрытия могут отличаться по типу, виду и цене.

Как подобрать подходящий кровельный материал:

• Учитывайте климат в вашем регионе. Если большую часть года погода дождливая, кровельный материал должен быть устойчив к повышенной влажности. Если зима морозная, покрытие не должно бояться низких минусовых температур. Когда в вашем регионе нередко случается град, ураганы, материал должен быть жесткий и ударопрочный.
• Важно, чтобы вид покрытия соответствовал конфигурации кровли. Например, можно использовать мягкий либо жесткий материал, рулонный, листовой или штучный.
• Эксплуатационный срок покрытия должен быть такой же, как расчетный срок службы крыши. В таком случае вам не придется ремонтировать кровлю.
• Выбранный материал должен обладать оптимальным соотношением "цена – качество", также надо обратить внимание, чтобы работать с ним было просто. К примеру, если у вас небольшой домик со стандартной кровлей, не стоит использовать дорогостоящие материалы. Идеальное решение – бюджетные привычные покрытия.

Также следует учесть и угол наклона скатов. В зависимости от выбранного покрытия угол наклона будет отличаться:

• Шифер – оптимальный уклона 12–60 градусов.
• Ондулин (еврошифер) – от 6 градусов и более.
• Профнастил – минимум 10 градусов.
• Битумная черепица – от 12 градусов.
• Полимерно-песчаная черепица – 18–60 градусов.
• Керамочерепица – 18–60 градусов.
• Металлочерепица – от 15 градусов.

Прежде чем купить то или иное покрытие, изучите технологию монтажа, а также отзывы других домовладельцев. Если вы выбрали дорогостоящий материал, с которым сложно работать, стоит нанять опытных укладчиков.

Нюансы монтажа кровельных материалов

Чтобы сделать сплошной настил, используют пиломатериалы, фанеру либо ОСБ-плиты необходимой толщины. Настил обустраивают поверх стропил либо ферм, он выполняет связующую функцию, за счет чего несущий каркас становится прочнее и устойчивее. Между листами фанеры или досками нужно сделать зазор как минимум 0,2 см, это необходимо для компенсации теплового расширения стройматериала.

Чтобы монтировать кровельный настил, используют гвозди, их размеры и количество должны быть такими, как указано в СНиП. Листы фанеры и доски нужно расположить так, чтобы стыки между ними пришлись на стропила и были в шахматном порядке. Толщина настила определяется в зависимости от дистанции между опорами.

Кровля необходима прежде всего для того, чтобы внутрь дома и на его конструктивные элементы не попадал дождь и вода при таянии снега. В областях, где кровля соединяется с другими элементами строения, в ендовах необходимо сделать сливы и фартуки для отвода воды.

Монтировать кровельный материал следует с учетом следующих требований:

• верхние листы укладываются внахлест;
• если применяются рулонные материалы, нужно сделать как минимум 3 слоя;
• стыки между скатами и края должны быть покрыты коньком и ветровыми элементами.

Укладывать и крепить кровельный материал следует к настилу либо обрешетке. При проведении этой работы ориентируйтесь на инструкцию по эксплуатации выбранного материала. Монтировать покрытие можно с помощью гвоздей, саморезов из нержавеющих материалов.

Между крышей и теплоизоляционным материалом важно оставить свободное пространство. Чтобы нормально циркулировал воздух, необходимо сделать продухи и отверстия в карнизах. Исключить образование конденсата на деревянных элементах конструкции можно с помощью обустройства вентиляционной системы. Учитывайте нормативные требования, чтобы площадь продухов была достаточной для крыши вашего дома.

Чтобы воздушные массы беспрепятственно проходили, отверстия следует расположить друг напротив друга по разным сторонам дома. Если вы занимаетесь обустройством вентиляции крыши, во фронтонах можно сделать слуховые окна, защитив их от проникновения насекомых и попадания снега. При этом через такие окна должен проходить достаточно большой объем воздуха снаружи.

Специфика утепления крыши каркасного дома

Утепление крыши каркасного дома осуществляется так же, как и монтаж теплоизоляции каркасной стены. А именно минеральные плиты нужно уложить в пространство между стропильными ногами.

Также не стоит применять и слишком широкую плиту, в этом случае она начнет выгибаться с течением времени. Это приведет к нарушению вентзазора между ней и обшивкой. В этих зонах пароотведение не будет происходить должным образом, в результате в утеплителе начнет образовываться конденсат.

Насколько толстой должна быть минвата? Минимально допустимая толщина равна толщине ребра стропильной ноги, не стоит превышать это значение более чем на 5 см.

Минплиту крепим к обшивке с помощью тарельчатых дюбелей. Так утеплитель будет лучше прилегать к поверхности, а значит, нагрузка на отрыв снизится, кроме того, при нагрузках на сдвиг материал будет удерживаться в зафиксированном положении.

Допускается располагать утеплитель как в межстропильных пустотах, так и поверх стропильных ног. Во втором случае на стропила монтируем сплошную обрешетку: прикрепляем фанерные листы либо ОСБ-плиты. Затем укладываем минеральную вату, прижимаем массивными тротуарными плитками либо галькой.

В такой ситуации практически невозможно определить максимально допустимый вес, который будет давить на крышу и стропила. Чтобы не рисковать, рекомендуется нанять опытных специалистов. В частности, если у вас мансардная кровля, поскольку ее конструкция отличается от стандартной двухскатной крыши.

Если сделать дополнительную теплоизоляцию под стропилами, размер комнаты на мансардном этаже уменьшится. Также придется сделать дополнительный каркас снизу стропил, чтобы конструкция выдержала нагрузку. Чаще всего для утепления крыши каркасного дома применяют не минеральную вату, а пенополистирол, его намного проще прикрепить к ребрам стропильных ног.

Несмотря на весомый плюс у данного материала есть минус: чтобы на чердаке или мансарде было тепло, придется выполнить утепление и системы стропил.

Стропила утепляют в загородных домах достаточно редко, чаще всего это решение реализуют в промышленности, где у здания есть надежная монолитная балочная система перекрытий.

Многие застройщики утепляют кровлю, объединяя сразу несколько способов, их цель – исключить появление мостиков холода.

Например, если вы укладываете утеплитель между стропилами, также можно сделать верхний слой – над ними. Тогда нижний слой должен быть выполнен из неплотной минваты, а верхний защитный слой – из плотной минеральной плиты. Кроме того, можно воспользоваться древесно-стружечными плитами.

Так как снаружи стропила целиком перекрыты, мостики холода не будут образовываться. Верхний слой теплоизоляционного материала можно заложить в полости обрешетки под кровельный материал.

При обустройстве каркасного пирога системы стропил необходимо не только грамотно теплоизолировать наружные стены, но правильно выполнить пароизоляцию. Дело в том, что пар образуется из воздуха, который поступает снизу, из комнат. Под крышей дома он остывает, в результате появляется конденсат.

Пароизляцию можно выполнить с помощью пленки, к примеру полиэтиленовой. Ее нужно сложить в 2–3 слоя, а затем армировать полосами. Затем пленку просто прикрепить к ребрам досок стропильной системы. Помимо пленки, можно воспользоваться пароизоляционной мембраной.

Ошибки в строительстве крыши каркасного дома

Если неправильно обустроить крышу каркасного дома, можно столкнуться с самым неприятным: кровля будет протекать. Это приведет к тому, что:

• затраты на отопление коттеджа увеличатся;
• теплоизоляция будет намокать и испортится;
• образуется грибок и плесень в теплоизоляционном материале и на стропильной системе.

При возведении каркасного коттеджа важно правильно чередовать слои тепло- и гидроизоляции. При нарушении последовательности или отсутствии одного из слоев кровля начнет протекать.

Также необходимо грамотно монтировать каркас крыши, в противном случае конструкция будет повреждена, дом может обрушиться.

Если вы планируете построить каркасный дом, следует соблюдать технологию проведения всех этапов возведения коттеджа. Наиболее частые ошибки следующие:

• Допущены ошибки при создании вентиляционной системы. Итогом этого станет то, что под крышей начнет скапливаться конденсат, утеплитель испортится, образуется плесень. Поэтому при создании проекта каркасного дома обратите внимание на то, чтобы были вентиляционные зазоры, важно, чтобы они располагались правильно.
• Гидроизоляция выполнена неправильно. В результате дождевая и талая вода будет проникать внутрь здания. Проблемы могут возникнуть при нарушении технологии укладки гидроизолятора, например, если есть зазоры, повреждения. Также гидроизоляционный материал может вообще отсутствовать. Чтобы проверить качество укладки, полейте на материал водой, она должна стечь. Это значит, что все работы выполнены правильно.
• Некачественно утеплена крыша. Многие, желая сэкономить, делают тонкий теплоизоляционный слой, неправильно укладывают его. Это приводит к тому, что образуются мостики холода. Если вы планируете жить в доме постоянно, при этом ваш участок находится в регионе с холодными зимами, теплоизоляционный слой должен быть 20–25 см. Оптимальный вариант – упругая минвата, которая плотно прилегает к стропилам.
• Неправильно выбран угол наклона крыши.
• Неправильный угол наклона кровли. Если значение этого параметра менее 15ᵒ, талая вода и снег будут скапливаться на кровле, придется усиливать конструкцию и защищать строение от пагубного воздействия влаги.

При возведении каркасного коттеджа необходимо учитывать усадку стен и иных конструкций из древесины. В противном случае крыша деформируется, а сам дом может разрушиться.

Может показаться, что никаких сложностей в проведении монтажных работ нет, однако, чтобы крыша получилась качественной, следует обратиться к профессионалам. Они выполнят необходимые расчеты, установят систему стропил, сэкономив на покупке только нужного стройматериала. Также специалисты посоветуют, какой кровельный материал выбрать с учетом особенностей климата в вашей местности и личных пожеланий.

Только если кровля получится надежной, проживание в доме будет полностью безопасным и комфортным. Если не утеплить крышу, коттедж быстро придет в негодность, кроме того, расходы на отопление окажутся слишком большие. Находиться в доме будет неприятно из-за повышенной влажности и грибка. Не стоит рисковать: монтажом крыши каркасного дома должна заниматься опытная бригада строителей.
