Мелкозаглубленный фундамент: типы, особенности, технологии строительства

17 марта 2022
/
Средняя оценка 3.8 (9 голосов)

Вопросы, рассмотренные в материале:

  • Особенности мелкозаглубленного фундамента
  • 3 основных типа мелкозаглубленных фундаментов
  • Плюсы и минусы мелкозаглубленного ленточного фундамента
  • Преимущества и недостатки мелкозаглубленного плитного фундамента
  • Сильные и слабые стороны мелкозаглубленного столбчатого фундамента
  • Техника возведения ленточного фундамента
  • Порядок работ по строительству плитного фундамента
  • Процесс сооружения столбчатого фундамента
  • Важные советы по закладке мелкозаглубленного фундамента
  • Глубина фундамента в зависимости от типа грунта
  • Влияние морозного пучения на малозаглубленный фундамент
  • Утепление мелкозаглубленных фундаментов

Мелкозаглубленный фундамент является на сегодняшний день одним из самых популярных типов основания в основном благодаря возможности хорошо сэкономить при строительстве. Есть у него и другие весьма значительные преимущества.

Но наряду с этим подобное решение можно использовать далеко не во всех случаях. Да и в ситуациях, когда данный вариант доступен, нужно тщательным образом изучить особенности возведения разных видов МЗФ и четко следовать выбранной технологии.

Особенности мелкозаглубленного фундамента

Мелкозаглубленный фундамент – это основание, которое закладывается на глубину меньше черты промерзания грунта. Это наибольший показатель, при котором почва замерзает до 0 градусов при самых низких температурах без учета снежного покрова. Для такого фундамента достаточно будет снять верхний растительный слой почвы.

Данный тип основания используется при возведении легких домов и конструкций. Для него не требуется много материалов и выполнения сложных земляных работ, поэтому он обойдется дешевле, чем другие варианты. Перед разработкой проекта и монтажом мелкозаглубленного фундамента нужно ознакомиться с особенностями его строительства.

Особенности мелкозаглубленного фундамента

Чем толще и выше стены постройки, тем больше нагрузка на грунт. Если конструкция достаточно легкая, можно использовать такой тип основания. Стены могут быть каркасно-щитовые, деревянные, газосиликатные, пенобетонные. Для кирпичных домов допускается возведение мелкозаглубленного фундамента, если толщина стен будет небольшой. Нельзя строить здания высотой более трех этажей.

Обязательным является условие ровной поверхности земли, на которой будет возводиться фундамент. В другом случае потребуется подгонять основание под перепады рельефа.

Есть требования к качеству грунта для устройства мелкозаглубленного фундамента. В результате уменьшения площади стен удается снизить воздействие пучения грунтов, которому подвергается основание по бокам. Давление на фундамент уравновешивается массой постройки. Для устройства основания нужно только снять верхний слой земли толщиной 50 – 70 см.

Какие виды грунтов подходят для укладки мелкозаглубленного фундамента:

  • Тяжелый песок. Бывает крупным, средним или смешанным с гравием. Песок подходит наилучшим образом, так как вода сквозь него будет быстро уходить.
  • Сыпучие пески. Специалисты рекомендуют возводить на них фундамент, если глубина залегания подземных вод будет большая.
  • Глина, суглинок, супесь. Прежде чем возводить основание дома, нужно узнать глубину залегания грунтовых вод. Строить можно, если показатель будет большой. Нужно также учитывать количество осадков на территории.

Разрешается ли строить мелкозаглубленные фундаменты на пучинистых почвах? Закладывать такое основание можно, если подготовить место для монтажа. Часть грунта вынимают и заменяют его песком. Это нужно сделать до точки промерзания. Этот способ не всегда рационально использовать, так как тратиться много сил, времени и финансов. На пучинистых почвах есть смысл устанавливать свайный незаглубленный фундамент. Он не подвергнется воздействию пучения.

Особенности мелкозаглубленного фундамента

У неглубоких фундаментов есть существенный недостаток: из-за сильных пучений грунта зимой они могут смещаться по высоте. Преимуществом основания являются экономичность при возведении, простота монтажа и то, что заранее известно о деформациях от пучения. Такие изменения не являются постоянными, они носят обратимый характер.

Перед монтажом мелкозаглубленного фундамента проводят детальный расчет и проектирование частей основания с учетом подвижности конструкции.

3 основных типа мелкозаглубленных фундаментов

В зависимости от назначения, условий использования выделяют несколько видов мелкозаглубленных фундаментов.

Ленточный

Этот тип очень популярен у строителей. Такой мелкозаглубленный фундамент используется для каркасного дома, тяжелых кирпичных строений и другого. Возможно строительство на любых типах почв, если будут созданы специальные системы водоотведения и теплоизоляции.

При закладке фундамента используют арматуру внутри бетона, для заливки смеси – деревянную опалубку. Готовая конструкция представляет собой непрерывную полосу. Масса сооружения передается на фундамент и равномерно распределяется по всей длине основания.

Ленточный тип разделяют еще на несколько подвидов: монолитная заливка, опоясанная арматурой; сборно-монолитная, армированная по всей длине; блочная со сплошной двойной арматурой.

Плитный

Фундамент представляет собой мелкозаглубленную плиту с прочным армированием по всей рабочей плоскости. Такое основание принимает на себя вес сооружения, распределяет по всей площади и не деформируется.

В качестве арматуры применяются стальные прутья диаметром около 10 мм. Материал используется для экономии финансовых средств.

Монтаж фундамента также позволяет сэкономить, так как установка исключает использование специальной техники для рытья почвы.

Мелкозаглубленный фундамент в виде плиты устанавливают на территориях с проблемными грунтами. Например, при залегании на глубине точки промерзания сложных пластов нерационально копать котлован, а практичнее расположить бетонную плиту на небольшом расстоянии от поверхности земли. Если почва в глубине очень подвижная, нужно увеличить площадь фундамента, который делают плавающим.

Столбчатый

Он представляет собой множество колонн в проекции стен будущего здания. Столбы ставят в углах постройки, в местах пересечения стен и усиленной нагрузки.

Для строительства этого типа фундамента используются бутобетон, железобетон, кирпич, блоки, натуральный камень, дерево, асбестовые трубы.

Столбчатый мелкозаглубленный фундамент подходит для малоэтажных домов и хозяйственных объектов.

Плюсы и минусы мелкозаглубленного ленточного фундамента

Мелкозаглубленный фундамент ленточного типа совмещает плюсы заглубленных и незаглубленных оснований. У него есть несколько достоинств:

  • надежность и прочность, если выполнять возведение по технологии;
  • простота производства земляных работ без техники;
  • минимальное количество материалов;
  • легкое приготовление бетонной заливки.

Существуют и некоторые недостатки:

  • возможность возведения только невысоких и легких конструкций;
  • требование к обустройству систем водоотведения и теплоизоляции на пучинистых почвах;
  • возможность производства бетонных работ только при температуре более +10℃;
  • требование по отношению к рельефу почвы – он должен быть ровным или с небольшим уклоном не более 5⁰.

Преимущества и недостатки мелкозаглубленного плитного фундамента

Современные строители предпочитают использовать монолитную плиту при возведении разных зданий по причинам:

  • Простота подготовки места для заливки бетона, поэтому фундамент является достаточно экономичным.
  • Бетонная плита устойчива к колебаниям параметров почвы во время замерзания и размораживания в межсезонье, основание не потребуется ремонтировать. Зимой из-за низкой температуры дом будет подниматься вместе с плитой, а весной – опускаться без повреждений.
  • Фундамент прочный, так как он выполнен целым, без стыков. Материал плиты долговечный, практически не разрушается.
  • Возможность установить покрытие на бетонную плиту, которая выступает черновым полом, что экономит финансовые средства.
  • Множество вариантов внутренней планировки дома и проектирование стен после устройства фундамента.
Преимущества и недостатки мелкозаглубленного плитного фундамента

Специалисты предупреждают о некоторых недостатках фундамента в виде плиты:

  • Стоимость постройки фундамента в виде бетонной плиты будет дороже некоторых типов оснований.
  • Необходимость устройства теплоизоляции для фундамента в холодных климатических условиях (пенопласт и другие подложки).
  • Требование к рельефу участка: он должен быть ровным или с минимальным уклоном.

Сильные и слабые стороны мелкозаглубленного столбчатого фундамента

Преимуществами данного типа основания являются:

  • простой способ монтажа, который сможет выполнить каждый без использования специальной техники;
  • возможность возведения фундамента на любых типах почв, кроме пучинистых грунтов и земель с высоким уровнем подземных вод;
  • использование столбчатых оснований на рельефах с большими перепадами высот;
  • отсутствие дополнительной подготовки участка по выравниванию поверхности;
  • высокая скорость возведения столбчатого фундамента по сравнению с другими основаниями;
  • отсутствие необходимости в высокотехничной гидроизоляции;
  • долгий срок службы фундамента (до 50 – 70 лет);
  • небольшой расход материалов и экономия финансовых средств по сравнению с другими видами фундаментов.

Среди отрицательных черт столбчатого фундамента можно назвать:

  • невозможность использования мелкозаглубленного столбчатого фундамента для кирпичных, железобетонных, каменных стен, а также в виде основания для многоэтажных построек;
  • невозможность устройства подвального помещения при применении данного типа фундамента.

Техника возведения ленточного фундамента

Ленточный фундамент предполагает использование в качестве материала бетона с арматурой или бетона с бутовым камнем. Во втором случае монтаж производится таким образом: укладывают послойно камень и бетон в опалубку, верхний слой фундамента армируют стальными прутьями для жесткости.

Чтобы новый фундамент получился крепким и не был подвержен воздействию грунта, не разрушался под тяжестью дома, нужно соблюсти все технологические условия монтажа. При устройстве мелкозаглубленного фундамента своими руками соблюдают следующий порядок.

Подготовка площадки для основания

Участок очищают от мусора, убирают верхний слой земли с дерном. Плодородный слой рыхлый, содержит биологические вещества и не подходит для устройства основания. Дно площадки под фундамент выравнивают.

Разметка

Делают разметку с помощью колышков и веревки, отмечают все внутренние и внешние углы, учитывая толщину будущего основания дома. Надо принять во внимание и осыпание грунта, поэтому разметка должна быть шире, чем толщина опалубки, чтобы можно было ее закрепить и соблюсти размеры фундамента.

Земляные работы

Копают траншею для мелкозаглубленного фундамента вручную или с помощью трактора. Размер определяется толщиной песчаной подушки. Землю на дне траншеи утрамбовывают.

Укладка подушки

На дно траншеи необходимо засыпать песок и гравий для выравнивания поверхности, а также для замещения пучинистого грунта, в котором скапливается вода. Такая подушка поможет отвести от основания лишнюю влагу. Ненужное давление от нижних слоев грунта компенсируется подушкой из смеси.

В зависимости от состава почвы и уровня грунтовых вод выбирают наполнение и высоту подушки для фундамента. Самым первым на дно укладывают слой крупнозернистого песка толщиной около 15 см. Его утрамбовывают с помощью воды. Сверху засыпают мелкий гравий или щебень слоем такой же толщины и трамбуют.

Сборка опалубки

Опалубку монтируют на песчаную подушку или на землю вдоль траншеи. Конструкцию выполняют таким образом, чтобы ее верхний край был равен высоте будущего фундамента. Важно использовать для опалубки большие щиты или доски либо подгонять отрезки вплотную, чтобы не оставалось щелей и поверхность основания была ровной.

Сборка опалубки

Внутри опалубки доски покрывают смазочным материалом, маслом или полиэтиленовой пленкой, чтобы их можно было легко разобрать, когда бетонный раствор застынет.

Армирование фундамента

Для крепости бетонного основания делают армированный каркас. Для него используют металлические прутья диаметром около 10 мм. Арматуру укладывают двумя рядами и соединяют вертикальными стержнями. Все пересечения скрепляют вязальной проволокой. Каркас внутри траншеи опирается на камни или кирпичи.

Стоит правильно выполнять армирование: прутья должны располагаться в фундаменте таким образом, чтобы со всех сторон они были окружены бетоном толщиной от 5 см.

Заливка бетона

Процедуру проводят в один прием. Это поможет в будущем избежать стыков бетона, расслоения и деформации фундамента. Для заливки используют бетонный раствор марки 200 или 300. Перед заливкой смеси опалубку смачивают водой. Затем укладывают бетон слоями по 15 – 20 см и уплотняют его, протыкая палкой или металлическим прутом.

В конце работы верх фундамента выравнивают в соответствии с опалубкой. Бетон оставляют сохнуть на срок около месяца. Периодически необходимо сбрызгивать водой поверхность и накрывать пленкой.

Порядок работ по строительству плитного фундамента

Фундамент в виде плиты не зависит от влияния изменений почвы, он, как плот, поднимается и опускается на «волнах».

При устройстве мелкозаглубленного фундамента в виде плиты сначала проводят расчистку площадки, убирают рыхлый слой земли, размечают будущие контуры фундамента с помощью колышков и веревки. Затем роют котлован на глубину заложения фундамента. При высоком уровне залегания грунтовых вод в районе работ оборудуют траншеи по периметру основания для отвода воды от плиты.

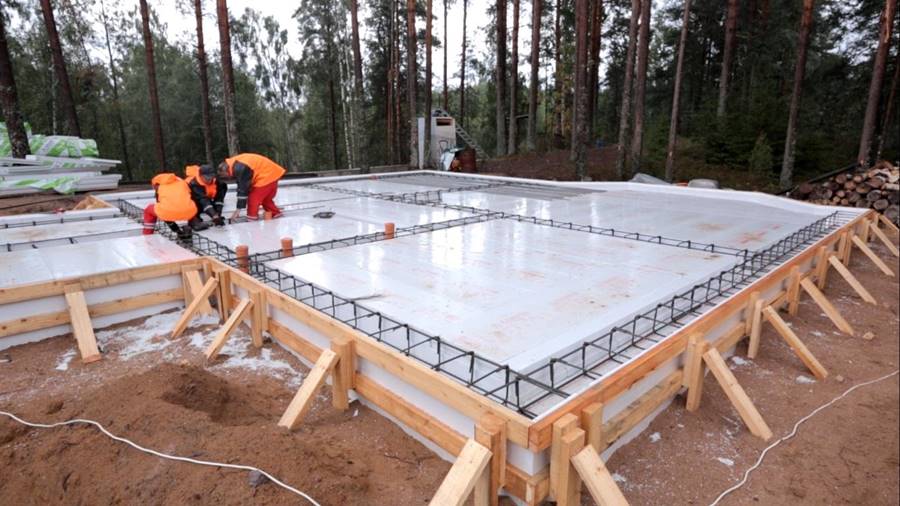

Порядок работ по строительству плитного фундамента

На дно выкопанного котлована засыпают песок и щебень, разравнивая и утрамбовывая. Сверху укладывают слой гидроизоляционной ткани. Стыки частей полотна проклеивают. Затем укладывают плиты из экструдированного пенополистирола для теплоизоляции. Подложка необходима для защиты мелкозаглубленного фундамента от влаги и мороза.

Для заливки плиты устанавливают опалубку по периметру с металлическим каркасом в виде решетки из прутьев. Бетонную смесь заливают внутрь каркаса и уплотняют с помощью глубинного вибратора. На застывание фундамента дается две недели. Перед заливкой бетона производятся все работы по прокладке коммуникаций и выпусков.

Процесс сооружения столбчатого фундамента

Чаще всего для столбов мелкозаглубленного фундамента используются трубы с металлическим каркасом и бетонной смесью. Вся тяжесть здания переходит на внутреннее наполнение, поэтому материал труб не имеет значения. Это своеобразная опалубка, которая не снимается. Для столбчатого фундамента применяются трубы из пластика или асбеста.

Чтобы выбрать правильно диаметр трубы, нужно оценить вес будущей постройки. Для небольших сооружений подойдут трубы диаметром 100 мм, для домов из бревна – 250 – 300 мм. Количество бетонной смеси рассчитывается так: на каждые 10 см трубы диаметром 10 см необходимо 0,1 кубометра раствора, на конструкцию диаметром 20 см потребуется 0,5 кубов, для трубы 30 см – 1 куб бетонной смеси.

Как выполняют фундамент? Необходимо расчистить участок, где будет располагаться будущее основание дома, сделать разметку периметра с помощью колышков и веревки. Далее выполняют отверстия в земле для столбов ручным буром. Глубина бурения должна быть больше столба на 200 мм, чтобы осталось место для песчаной подушки.

Когда ямы готовы, их засыпают песком на 20 см, поливают его водой и утрамбовывают. Сверху на песок кладут прослойку из изоляционного материала, например рубероида. Она защитит бетон от потери влаги. На дно ямы опускают трубу, длина которой должна быть больше высоты скважины на 10 сантиметров. Отрезки труб нужно установить по уровню, зафиксировать их с помощью деревянных брусков. При высоком уровне грунтовых вод в земле защищают трубы – обмазывают всю поверхность, находящуюся над землей, битумом.

Потом наливают внутрь трубы немного бетонного раствора, который фиксирует их в скважине, и оставляют до полного застывания. Получается крепкое основание, на которое не повлияют силы пучения грунта. С целью большей гидроизоляции используется рубероид – им обматывают трубу по всей высоте.

Пространство ямы вокруг трубы засыпают песком, поливают водой и утрамбовывают. Необходимо следить за уровнем расположения трубы с помощью инструментов. Внутрь трубы помещают арматуру и заливают цементным раствором. Спустя 28 дней после полного застывания бетона продолжают работы. Необходимо изолировать фундамент от конструктивных частей дома с помощью битумного или полимерного раствора.

Важные советы по закладке мелкозаглубленного фундамента

В начале строительства частного дома стоит определиться с выбором фундамента. Если это будет мелкозаглубленное основание, нужно знать некоторые особенности его возведения:

  • Если вы самостоятельно строите дом, на работы нужно пригласить несколько человек, чтобы изготовление раствора и его заливка были быстрыми. Для фундамента выбирайте только качественные марки бетона.
  • Учитывайте высоту грунтовых вод у вас на участке. Если они подходят близко к поверхности, то будут причиной разрушения фундамента. Необходимо продумать систему гидроизоляции и водоотведения осадков.
Важные советы по закладке мелкозаглубленного фундамента

Дренажное устройство необходимо для отведения большей части воды от фундамента. Защитить от снега и дождя мелкозаглубленный фундамент поможет отмостка. Внешний вид здания намного лучше сохранится, если следовать советам строителей.

  • В зависимости от перепадов высот на местности определяется простота и сложность возведения мелкозаглубленного фундамента. Когда уклон участка значительный, стоит выбрать другой тип основания дома.
  • Основным требованием использования такого типа фундамента является обязательное строительство дома до наступления холодов. Нельзя оставлять фундамент на зиму без нагрузки, это может привести к деформации.

Влияние морозного пучения на малозаглубленный фундамент

На малозаглубленные и поверхностные фундаменты оказывают давление силы морозного пучения. Легкие строения, возводимые на таких основаниях, не в силах противостоять поднятию грунта под ними. Поэтому готовая постройка вместе с фундаментом будет двигаться, смещаться по вертикали, «гулять».

Сплошной и качественный фундамент после зимнего периода, неравномерного поднятия грунта, кренов всегда возвращается в исходное положение и свою форму. Самое главное, что верхняя поверхность основания остается ровной, несмотря на наклоны и смещения по вертикали. Жесткость фундамента гарантирует неизменность его внешних характеристик. Если основание выполнено некачественно, оно разрушается после колебаний грунта, образуются трещины и сколы.

Влияние морозного пучения на малозаглубленный фундамент

Возможность возвратиться в начальное положение является основным достоинством мелкозаглубленных фундаментов. В них не накапливаются деформации от пучения. В случае некачественной заливки могут быть недочеты, которые обязательно проявятся на основании весной, после оттаивания земли.

Чтобы минимизировать вредное воздействие сил пучения на малозаглубленные фундаменты, производят следующие мероприятия:

  • Замещение некоторого количества земли под фундаментом на непучинистый грунт. Это может быть песок, щебень, гравий, ПГС и другие.
  • Установка фундамента на специально уплотненном месте – в вытрамбованных, выштампованных котлованах, на основе из забивных блоков.
  • Устройство утепленной отмостки вдоль стен дома. Чаще всего применяют для построек с отоплением и полами по грунту.
  • Установка системы дренажа по периметру здания, снижение влаги на участке.
  • Изменение свойств грунта путем добавки противопучинистых веществ.

Во время сезонных перепадов фундамент и дом смещаются вертикально, а вместе с ними двигаются лестницы, крыльцо, пристройки, поэтому они тоже должны быть адаптированы к изменениям.

Важным условием постройки качественного фундамента является точный расчет основания и армирования при условии неравномерного смещения фундамента. Предстоит произвести несколько расчетов смещения на разных частях участков. Для этого используют конечно-элементную программу. Самостоятельно расчеты выполнять тяжело.

Глубина фундамента в зависимости от типа грунта

Проектирование мелкозаглубленных фундаментов подразумевает правильный расчет глубины установки конструкции. Ее определяют в зависимости от типа почвы. Если грунт пучинистый, производят такие расчеты:

  • На суглинистых и глинистых почвах устанавливают фундамент не меньше чем на глубину промерзания грунта. Для вычисления этой отметки пользуются картой.
  • На территориях с мелким или пылеватым песком глубину фундамента закладывают 50 см, если расстояние от выбранной метки до грунтовых вод более двух метров.
  • Участок с супесью предполагает закладку основания на глубину 70 см при уровне грунтовых вод не менее двух метров.

При строительстве на непучинистых грунтах с большим количеством крупнообломочных и гравелистых песков глубина заложения фундамента не имеет значения. В этом случае не берут во внимание точки промерзания грунта. Фундамент можно установить на глубину не менее 50 см.

Утепление мелкозаглубленных фундаментов

Для заливки мелкозаглубленных фундаментов используют бетон, который хорошо проводит тепло. Также холод от земли передается в дом, а тепло из дома – в землю. Чтобы не допустить замерзания, делают утепление ленточного фундамента специальными материалами.

Утепление мелкозаглубленного ленточного и плитного оснований необходимо также с целью уменьшения воздействия сил морозного пучения на бетон снизу. Почва не будет так промерзать под домом, и деформация окажется меньше.

Во время установки плиты из бетона делают теплоизоляцию не только под фундаментом, но и под отмосткой, а также покрывают боковые стенки плиты со всех сторон.

Подобные работы необходимы и для ленточного фундамента под каркасные дома, и для строений из других материалов.

Неправильно класть утеплитель просто под отмостку. Сначала нужно выкопать траншею вокруг фундамента до его подушки из песка. Ее ширина должна составлять 60 см. Затем требуется застелить дно ямы ЭППС толщиной 5 см и обклеить все стороны плиты таким же материалом. Стыки между частями утеплителя заполняют пеной.

Поверх утеплителя засыпают песок и гравий. Делают это попеременно. Далее заливают отмостку бетоном на ширину более, чем траншея с теплоизоляцией, на 15 – 20 см. Качественное утепление устраняет воздействие сил пучения под фундаментом жилого дома.

Фундамент и его утепление для неотапливаемых зданий и сооружений будет выглядеть по-другому. Во время строительства основания теплоизоляционные плиты укладывают сверху на подушку из песка. Практичнее заливать бетонную смесь сразу в опалубку из пенополистирольных плит.

Мелкозаглубленные фундаменты – тип оснований, у которых есть свои достоинства и недостатки. Такие фундаменты легко и быстро возводить с наименьшими затратами для собственного бюджета, по сравнению с прочими основаниями для частных домов.

Чтобы здание крепко стояло и фундамент не разрушался под воздействием окружающей среды, нужно следовать советам опытных строителей. Наилучшим вариантом будет заказ соответствующих работ в профессиональной организации.
